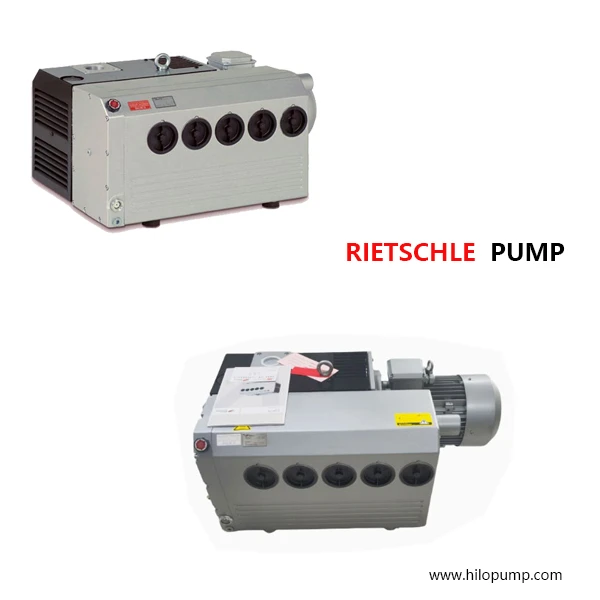

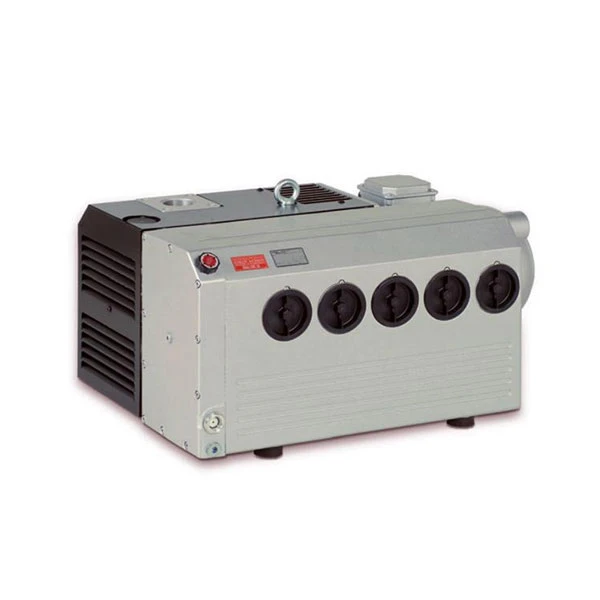

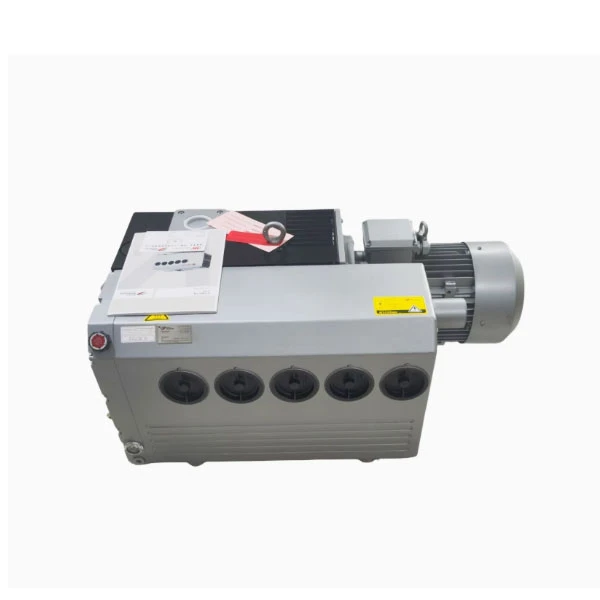

Dodáváme vakuové pumpy pro Rietschle VC50/VC75/VC100/VC150/VC202/VC303
Zvýšení tlaku snížením objemu je princip fungování rotační lopatky. Toto statické provedení nabízí vynikající provozní tlak, vakuum nebo kombinaci obou. V závislosti na velikosti a provedení – tj. mazané olejem nebo chod nasucho – lze dosáhnout vakua až do 0,1 mbar abs s kapacitou od 50 do 360 m stupňů za hodinu.
Ve válcovém pouzdře (1) je rotor (2) umístěn excentricky tak, že se nahoře téměř dotýká válce. Listy rotoru (4) jsou umístěny v četných štěrbinách rotoru (3). Když se rotor začne otáčet, díky odstředivé síle jsou lopatky vymrštěny a kloužou proti vnitřnímu povrchu válce. Tímto způsobem se mezi dvěma lopatkami vytvoří buňka (5) s objemem, který se během otáčení neustále mění. Vzduch vstupuje ze vstupního otvoru do celuntu, dokud zadní lopatka nedosáhne
vstupní otvor (7). V tomto okamžiku článek (5) dosáhl svého maximálního objemu vzduchu. Jak se pak buňka vzdaluje od portu, její objem se stále zmenšuje, vzduch se tak stlačuje a tlak stoupá. Toto pokračuje, dokud tlak v cele (8) nepřekročí tlak v tlakové komoře (9) a vzduch pak vystupuje výstupním otvorem (10). Některé modely jsou vybaveny výfukovými ventily (11), které zastavují zpětné proudění tohoto vypouštěného vzduchu, pokud je dosaženo maximálního tlaku.
ve vakuové pumpě je proces podobný, ale článek (8) dává klesající tlak a komora (9) má atmosférický tlak.
| Model čerpadla č. | VC50 | VC75 | VC100 | VC150 | ||
| Nominální kapacita | m³/h | 50 Hz | 50 | 70 | 100 | 150 |
| 60 Hz | 60 | 84 | 120 | 150 | ||
| Konečný parciální tlak | mbar (abs) | 0.1 | ||||
| Motorová verze | 3~ | 50 Hz | 200-255/346-440v±5% | 230/400V±10% | ||
| 60 Hz | 200-277/346-480v±5% | 380/660V | ||||
| Hodnocení motoru | KW | 50 Hz | 1.25 | 1.85 | 3 | 4 |
| 60 Hz | 1.5 | 2.2 | 3.6 | 5.5 | ||
| Odebíraný proud | A | 50 Hz | 6.9/4.0 | 8.7/5.0 | 11.4/6.6 | 15.6/9.0 |
| 60 Hz | 7.6/4.4 | 9.4/5.4 | 13.7/7.9 | 11.5/6.6 | ||
| Rychlost | min{0}} | 50 Hz | 1450 | |||
| 60 Hz | 1740 | |||||
| Průměrná hladina hluku | dB(A)→DIN45635 | 50 Hz | 64 | 64 | 66 | 68 |
| 60 Hz | 67 | 68 | 69 | 71 | ||
| Maximální hmotnost | KG | 50 Hz | 57 | 59 | 88 | 89 |
| 60 Hz | 57 | 59 | 90 | 98 | ||
| Kapacita oleje | I | 3 | 3 | 3 | 3.5 | |
| Model čerpadla č. | VC 202 | VC 303 | ||||
| Sací kapacita | m³/h | 50 Hz | 200 | 300 | ||
| 60 Hz | 240 | 360 | ||||
| Utimate vakuum | mbar (abs) | 0.5 | ||||
| Jmenovité napětí | 3~ | 50 Hz | 400/690V±10% | 400/690V±10% | ||
| 60 Hz | 380/660V | 380/660V | ||||
| Hodnocení motoru | KW (3% 7e) | 50 Hz | 5.5 | 7.5 | ||
| 60 Hz | 7.5 | 9 | ||||
| Aktuální spotřeba | A(3~) | 50 Hz | 13/7.5 | 15/8.7 | ||
| 60 Hz | 20/11.7 | 19/11 | ||||
| rychlost | min{0}} | 50 Hz | 1450 | |||
| 60 Hz | 1740 | |||||
| Průměrná hladina hluku | dB(A)→DIN ISO3744 | 50 Hz | 69 | 70 | ||
| 60 Hz | 73 | 74 | ||||
| Maximální hmotnost | KG | 50 Hz | 174 | 187 | ||
| 60 Hz | 191 | 192 | ||||
| Kapacita oleje | I | 8 | 8 | |||

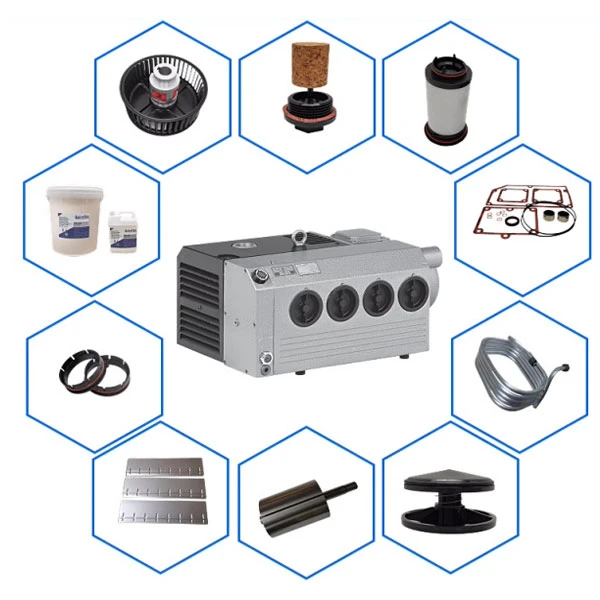

Dodáváme také díly vakuových čerpadel Rietschle
